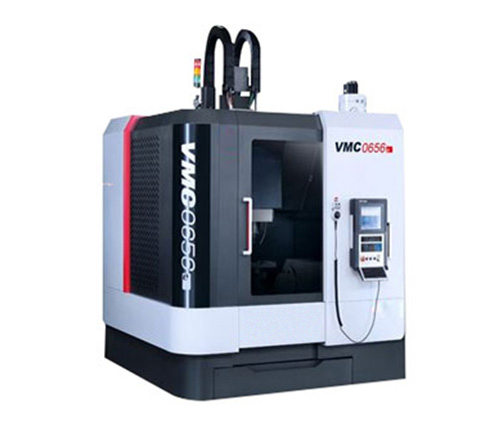

VMC-E系列高速加工中心
　
VMC-E系列高速加工中心

VMC-E系列高速加工中心主轴无级调速，主传动中带有位置环反馈，机床可实现高速刚性攻丝。采用立柱固定形式，X、Y轴水平十字运动，主轴箱垂直运动采用机械重锤式平衡，运动灵活、平稳。

咨询热线： 13019339182
   024-83960560
技术特性
TECHNOLOGY CHARACTERISTICS

VMC-E系列高速加工中心技术参数：
名称单位VMC650EVMC850E
工作台
工作台尺寸mm900×4201000×500
允许荷重kg500600
T型槽尺寸mm×个18×318×5
加工范围
工作台行程－X轴mm650850
滑座行程－Y轴mm400500
主轴箱行程－Z轴mm500540
主轴中心到立柱导轨面距离mm530580
主轴传动方式-皮带式传动皮带式传动
瓣刀-45度四瓣刀45度四瓣刀
主轴端面至工作台面距离
大mm630690
小mm130150
主轴
锥孔（7：24）  BT40BT40
转数范围r/min50-800050-8000
输出扭矩N.m26.335.8
主轴电机功率kW5.5/7.57.5/11
进给
切削进给速度范围mm/min1-100001-10000
快速移动
X轴m/min2424
Y轴m/min2424
Z轴m/min2018
刀库
刀具长度mm200250
刀具重量kg77
形式  斗笠式斗笠式
容量　把1616
刀柄规格  MAS403:BT40MAS403:BT40
拉钉规格  MAS403:LDA-BT40MAS403:LDA-BT40
刀盘直径
満刀mmφ80φ80
相邻空刀mmφ125φ125
换刀时间s7(刀对刀)7(刀对刀)
机床定位精度
执行标准JISB6330
X轴mm±0.005/300±0.005/300
Y轴mm±0.005/300±0.005/300
Z轴mm±0.005/300±0.005/300
执行标准JB/T8771.4-1998
X轴mm0.020.02
Y轴mm0.0150.015
Z轴mm0.0150.015
重复定位精度
执行标准JISB6330
X轴mm±0.003±0.003
Y轴mm±0.003±0.003
Z轴mm±0.003±0.003
执行标准JB/T8771.4-1998
X轴mm0.0120.012
Y轴mm0.010.01
Z轴mm0.010.01
机床重量kg41904490
动力源
电气总容量　KVA2020
气压Mpa0.5-0.70.5-0.7
机床尺寸(长X宽X高)mm2600X2100X24003150X2600X2800
数控系统  FANUC 0I-MATEFANUC 0I-MATE
