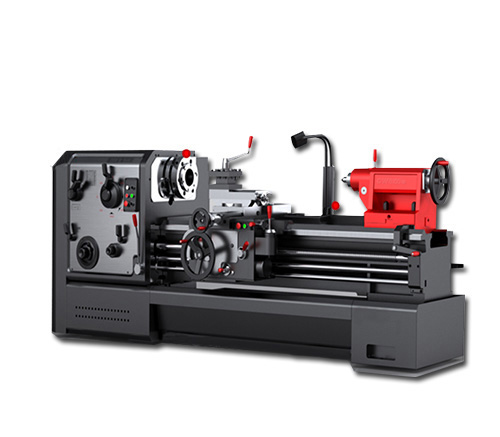

CW61100卧式车床

CW61100卧式车床床身采用大宽度侧壁双筋板、内筋板采用箱形和斜筋组合结构，整体刚度比单壁门形筋结构提高三分之一。操纵集中，溜板设有快移机构，用单手柄形象化操纵；主轴正反转转换及刹车采用液压控制。

咨询热线： 13019339182
024-83960560

技术特性

TECHNOLOGY CHARACTERISTICS

		CW6163B/C	CW6180Q	CW6180B/C	CW61100Q	CW61110B/C
		CW6263B/C	CW6280Q	CW6280B/C	CW62100Q	CW62110B/C
床身上回转直径	mm	630	800	800	1000	1100
刀架上回转直径	mm	350	520	480	680	800
工件长度	mm	750,1500,2000,	750,1500,2000,	1500,3000,	1500,3000,	1500,3000,
		3000-15000	3000-15000	4000,5000-15000	4000,5000-15000	4000,5000-15000
		CW(93/80Q)	CW(93/80Q)
		系列无750规格	系列无750规格
马鞍槽内回转直径/有效宽度	mm	800/300	970/300	1100/310	1200/310	1300/310
主轴通孔直径和轴头型式	mm	φ104；D11(B系列） φ130；D11(C系列）	φ104；D11(B系列） φ130；D11(C系列）	φ104；D11(B系列） φ130；D11(C系列）	φ104；D11(B系列） φ130；D11(C系列）	φ104；D11(B系列） φ130；D11(C系列）
主轴通孔前端锥体和顶尖锥度	mm	φ120(B系列） φ140(C系列）莫氏5号	φ120(B系列） φ140(C系列）莫氏5号	φ120(B系列） φ140(C系列）莫氏5号	φ120(B系列） φ140(C系列）莫氏5号	φ120(B系列） φ140(C系列）莫氏5号
主轴转速级数和范围	r/min	18种7.5-1000(B系列）	18种6-800	18种5.4-720	18种5.4-720	18种4.8-640
		18种8.5-800(C系列）	(B系列）
			18种8.5-800
			(C系列）
纵进给量级数和范围	mm/r	64种0.05-24.3	64种0.06-24.3	64种0.06-24.3	64种0.06-24.3	64种0.05-24.3
范围1：1	mm/r	0.1-1.52	0.1-1.52	0.1-1.52	0.1-1.52	0.1-1.52
范围16：1	mm/r	1.6-24.3	1.6-24.3	1.6-24.3	1.6-24.3	1.6-24.3
用交换齿轮微量进给范围	mm/r	0.05-0.76	0.05-0.76	0.06-0.912	0.06-0.912	0.06-0.912
床鞍快移速度	mm/min	4000	4000	4000	4000	4000
机床丝杠螺距	mm	12(公制）1/2"（英制）	12(公制）1/2"（英制）	12(公制）1/2"（英制）	12(公制）1/2"（英制）	12(公制）1/2"（英制）
公制螺纹种数、范围	mm	50种 1-240	50种 1-240	50种 1-240	50种 1-240	50种 1-240
公制螺纹种数、范围	mm	（另有14种非标螺纹）	（另有14种非标螺纹）	（另有14种非标螺纹）	（另有14种非标螺纹）	（另有14种非标螺纹）
英制螺纹种数、范围		26种 14-1 t.p.i	26种 14-1 t.p.i	26种 14-1 t.p.i	26种 14-1 t.p.i	26种 14-1 t.p.i
模数螺纹种数、范围	mm	53种 0.5-120	53种 0.5-120	53种 0.5-120	53种 0.5-120	53种 0.5-120
径节螺纹种数、范围		24种 28-1 DP	24种 28-1 DP	24种 28-1 DP	24种 28-1 DP	24种 28-1 DP
下刀架横向行程	mm	315	450	500	500	500
上刀架行程	mm	200	200	200	200	200
尾座套筒行程	mm	250	250	250	250	250
尾座套筒锥度		莫氏5号	莫氏5号	莫氏5号	莫氏5号	莫氏5号
床身导轨宽度及淬火硬度	mm	550RC52	550RC52	600RC52	600RC52	600RC52
主电机功率	kW	11	11	11或15	11或15	11或15
快速电机功率	kW	1.1	1.1	1.1	1.1	1.1
冷却泵电机功率	w	90	90	90	90	90
机床宽度×高度/包装宽度×高度	mm	1380×1450	1380×1450	1550×1630/	1550×1630/	1550×1630/
		×1720×1710	×1720×1710	1820×1800	1820×1800	1820×1800
		1380×1770/	1380×1770/	1550×1790/	1550×1790/	1550×1790/
		(CW6180Q)	(CW6180Q)	(CW61100Q)	(CW61100Q)	(CW61100Q)
		1440×1835/	1440×1835/	1560×1900/	1560×1900/	1560×1900/
		1800×2340	1800×2340	1800×2520	1800×2520	1800×2520
		(CW6193系列）	(CW6193系列）	(CW61110系列）	(CW61110系列）	(CW61110系列）
750	mm	2890/3440
1500	mm	3690/4240	3700/	3700/4150	3700/4150	3700/3900
2000	mm	4070/
3000	mm	5190/5740	5250/	5250/5650	5250/5650	5250/5400
4000	mm	6120/6640	6120/	6250/6650	6250/6650	6250/6450
5000	mm	7200/7750	7200/	7250/8050	7250/8050	7250/7630
750	mm	3400/4400
1500	mm	3700/4700	4300/	4900/6000	4900/6000	5500/6350
2000	mm	4200/
3000	mm	4700/5900	5300/	5500/6900	5500/6900	6100/7250
4000	mm	5800/7700	6400/	6100/8000	6100/8000	6700/8150
5000	mm	6800/8800	7400/	6900/9000	6900/9000	7500/9200
床身宽度	mm	550	550	600	600	600
承重	kg	2000	2000	2000	2000	2000
